Trabalho de trigonometria para alunos de 2° de ensino médio

Aparelho para medir a altura de postes, paredes, muros, torres,etc.

Siga as instruções abaixo

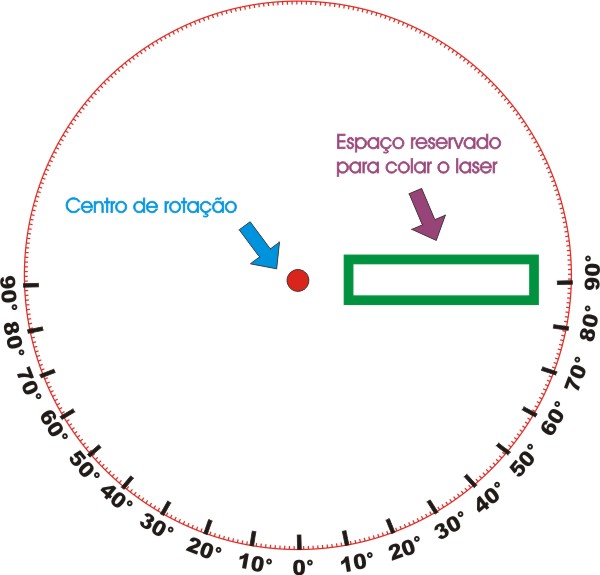

1ª) Imprima a figura abaixo e cole-a num pedaço de compensado circular em seguida fure (com auxílio de uma furadeira) o centro de rotação. (você poderá cortar o compensado com uma serra tico-tico mantendo o contorno circular do transferidor)

2ª) Cole o laser no espaço reservado apontando-o para a direita

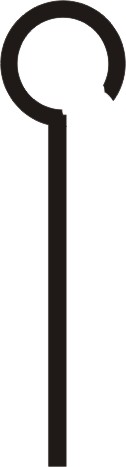

3ª) Faça um pêndulo de arame como o da figura abaixo (Ele indicará para você o ângulo encontrado)

4ª) Prenda o pedaço de compensado (com a figura já colada) numa ripa de madeira com um parafuso mais estreito que o buraco do centro de rotação (É neste parafuso que o seu pêndulo ficará preso)

5ª) Faça um tripé para seu aparelho ficar de pé ( A distância entre o parafuso no centro de rotação e o chão será seu "h" )

No final seu aparelho deverá fazer o que a animação abaixo mostra.

Exemplo

Note que o pêndulo fica sempre apontado para baixo por causa da força da gravidade

Aponte o laser para cima e meça o ângulo beta

Aponte o laser para baixo e meça o alfa

Junte esses valores ao seu "h" e calcule a altura final pela fórmula demostrada em sala de aula
